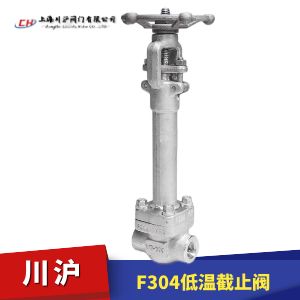

低溫鍛鋼截止閥DJ11H可廣泛應用低溫場合，適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于≥-40℃或≥-196℃其他低溫和深冷介質的管理系統。
產品：
國標公稱壓力：PN1.6MPa ~ PN2.5MPa
美標：Class150 ~ 2500lb
日標：JIS 10K ~ 20K
公稱通徑：DN15 ~ DN50 (1/2" ~ 2")
連接方式：承插焊接、對焊、內螺紋、法蘭等
常用材質：A105、F304、F316等
適用溫度：-196℃ ~ 550 ℃等
| 設計制造 | BS5352、MSS SP-118 |
|---|---|
| 連接端尺寸 | 1)承插口尺寸按ANSI B16.11;JB/T 1751 |
| 閥門檢查和試驗 | API598;GB/T13927; JB/T90924 |
| 結構特性 | 螺紋連接閥蓋(B.B) 明桿支架(OS&Y) |
| 材料 | 按ANSI/ASTM的規定 |
| 主體材料 | A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等 |
| 序號 NO |
零件名稱 Name of Part |
AS to ASTM | SS to ASTM | ||
|---|---|---|---|---|---|
| Type A352 LF2 | Type A352 LF3 | Type A182 F304 | Type A182 F316(L) | ||
| 1 | 兩體 ??Body | A352 LF2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
| 2 | 閥辨 ??Diso | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
| 3 | 閥蓋 ??Bonnet | A352 LF2 | A352 LF3 | A182 F304(L) | A182 F316(L) |
| 4 | 閥蓋、螺栓Bonnet Bolt | A193 L7 | A193 L7 | A193 B8 | A193 B8M |
| 5 | 閥桿 ??Stem | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 6 | 填料 ??Packing | 不橋鋼+柔性石墨 | |||
| 7 | 料壓重 Packing ?Pressure ?Sleeve |
A276 420 | A182 F304 | ||
| 8 | 圓柱銷 Straight Pin | A276 420 | A182 F304 | ||
| 9 | 活節螺栓Eyelet Bolt | A193 L7 | A193L7 | A193 B8 | A193 B8M |
| 10 | 填料壓板 Packing ?Pressure ?Pla |
te | |||
| 11 | 螺母 ??Nut | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 兩桿螺母Stem Nut | A276 420 | |||
| 13 | 手輪 ??Handwheel | A197 | |||
| 14 | 銘牌 ??Nameplate | SS | |||
| 15 | 螺母 ??Nut | A194 2H | A194 4 | A194 8 | A194 8M |
| 適用溫度Applkable Temperature | >-40℃ | >-101℃ | ≥-196℃ | ||
| NPS | 縮徑 | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2 " | / |
|---|---|---|---|---|---|---|---|---|
| 全徑 | 3/8 " | 1/2 " | 3/4 " | 1 " | 1-1/4" | 1-1/2" | 2 " | |
| L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
| H(開) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29.0 |
| 焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
