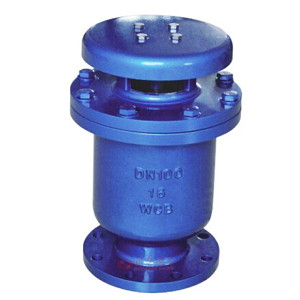

第二代復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作。
適用范圍
第二代復合式排氣閥它必須設有二孔一大一小，大孔與通徑孔基本相等，管道首次通水有大量氣體往外排,這些氣體是從大孔排出。 當氣體排完后，大孔停止排氣，管道在正常動轉時，管內自然會產生氣囊體，這些氣體會慢慢形成變大，會集中到管道上部，對管道出水量有一定的影響，這些氣體由小孔解決排除，使管內無氣體存在，如出現停電、 停泵、 管內水流空時隨時會出現負壓。 管內需要大量空氣，浮球順水下降，打開小孔帶動大孔進行大量進氣確保管道安全。
注: 排氣閥在使用過程中壓力不能低于0.02MPa, 如低于0.02MPa排氣閥容易漏水， 改閥必須配一只閥門作為檢修用。

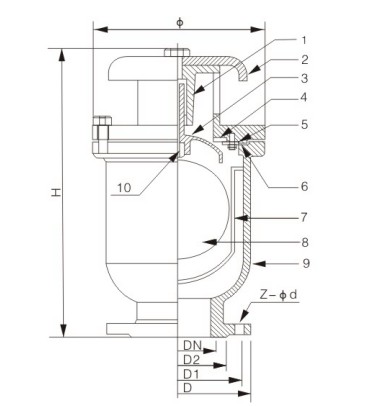

| 序號 | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | HT200 |
| 2 | 閥蓋 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞頭 | 丁睛橡膠NBR |
| 型號 | 公稱通徑DN(mm) | 尺寸(mm) | |||||
|---|---|---|---|---|---|---|---|
| H | φ | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
25 | 320 | 195 | 115 | 85 | 68 | 4-14 |
| 50 | 320 | 195 | 160 | 125 | 100 | 4-18 | |
| 80 | 375 | 242 | 195 | 160 | 135 | 4-18 | |
| 100 | 395 | 260 | 215 | 180 | 155 | 8-18 | |
| 150 | 500 | 340 | 280 | 240 | 210 | 8-23 | |
| 200 | 600 | 405 | 335 | 295 | 265 | 8-23 | |
| 250 | 680 | 465 | 390 | 350 | 320 | 12-23 | |
