氣動法蘭襯膠蝶閥

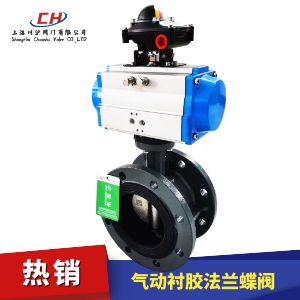

氣動法蘭襯膠蝶閥圖片

氣動法蘭襯膠蝶閥 型號：CHD671X/CHD671F

氣動法蘭襯膠蝶閥是由法蘭軟密封蝶閥和氣動執行器組成，對夾式軟密封蝶閥具有：1、中心線圓盤；2.防吹桿；3、低摩擦座椅；
4、零泄漏；5、體積小；6、重量輕；7、使用壽命長；8、可用于切斷和調節介質；9、結構簡單緊湊，快速90度開關操作等特點。配合閥門定位器組成氣動調節型對夾球閥可以控制管道介質流量大小，配合電磁閥使用后，可以控制管道介質開關。

附件選型
氣動法蘭襯膠蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭襯膠蝶閥 技術參數

公稱通徑DN（mm） 300~2000

公稱壓力PN（MPa）

 1.0
試驗壓力（MPa） 殼體 1.5
密封 1.1
適用溫度 -15 ~ 120度
適用介質 飲用水、污水、海水等。

零部件參數

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

技術規范

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999

結構圖

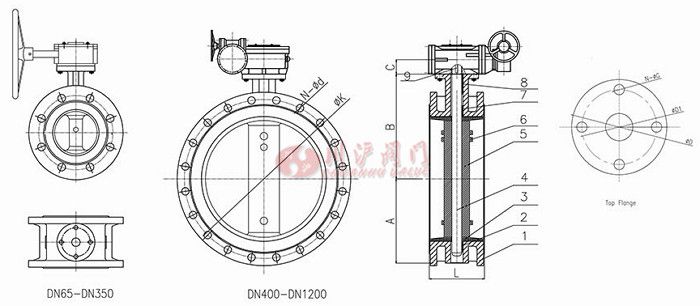

氣動法蘭襯膠蝶閥結構圖

外形尺寸

SIZE A B C L ANSI 150B GB PN 10 GB PN 16 JIS 10K Top Flange
mm in ?K N-?d ?K N-?d ?K N-?d ?K N-?d ?D ?D1 N-?G
65 22/1" 72 136 32 112 139.7 4-?19 145 4-?18 145 4-?18 140 4-?19 77 57 4-?7
80 3" 88 146 32 114 152.4 4-?19 160 8-?18 160 8-?18 150 8-?19 65 50 4-?7
100 4" 96.5 158 32 127 190.5 4-?19 180 8-?18 180 8-?18 175 8-?19 90 70 4-?10
125 5" 115 179 32 140 215.9 8-?19 210 8-?18 210 8-?18 210 8-?23 90 70 4-?10
150 6" 126 197 32 140 241.3 8-?22.4 240 8-?22 240 8-?22 240 8-?23 90 70 4-?10
200 8" 161 230 45 152 298.4 8-?22.4 295 8-?22 295 12-?22 290 12-?23 115 89 4-?14
250 10" 199 271 45 165 361.9 12-?25.4 350 12-?22 355 12-?26 355 12-?25 115 89 4-?14
300 12" 215 305 45 178 431.8 12-?25.4 400 12-?22 410 12-?26 400 16-?25 140 108 4-?14
350 14" 261 350 45 190 476.2 12-?28.4 460 16-?22 470 16-?26 445 16-?25 140 108 4-?14
400 16" 290 381 51 216 539.7 16-?28.4 515 16-?26 525 16-?30 510 16-?27 197 159 4-?21
450 18" 307 392 51 222 577.8 16-?31.8 565 20-?26 585 20-?30 565 20-?27 197 159 4-?21
500 20" 340 441 57 229 635 20-?31.8 620 20-?26 650 20-?33 620 20-?27 197 159 4-?21
600 24" 396 500 70 267 749.3 20-?35.1 725 20-?30 770 20-?36 730 24-?33 276 216 4-?22
700 28" 496 567 66 292 863.6 28-?35.1 840 24-?30 840 24-?36 840 24-?33 300 254 8-?18
800 32" 543 641 66 318 977.9 28-?41.1 950 24-?33 950 24-?39 950 28-?33 300 254 8-?18
900 36" 584 692 118 330 1085.8 32-?41.1 1050 28-?33 1050 28-?33 1050 28-?33 300 254 8-?18
1000 40" 638 735 142 410 1200.2 38-?41.1 1160 28-?36 1170 28-?42 1270 28-?39 300 254 8-?18
1200 48" 763 917 150 470 1422.4 44-?41.1 1380 32-?39 1390 32-?48 1380 32-?39 350 298 8-?22



由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系：021-5186 3046 咨詢和索要氣動法蘭襯膠蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）
  • 氣動四氟蝶閥
  • 氣動四氟蝶閥
    氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動四氟蝶閥
  • 氣動四氟蝶閥
    氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟蝶閥
  • 氣動襯氟蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）
  • 氣動襯氟蝶閥
  • 氣動襯氟蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）
  • 氣動通風蝶閥
  • 氣動通風蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動通風蝶閥
  • 氣動通風蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）
  • 氣動通風蝶閥
  • 氣動通風蝶閥
    氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）
  • 氣動通風蝶閥
  • 氣動通風蝶閥
    氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）
  • 氣動粉體蝶閥
  • 氣動粉體蝶閥
    氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）
  • 氣動粉體蝶閥
  • 氣動粉體蝶閥
    氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）
  • 氣動塑料蝶閥
  • 氣動塑料蝶閥
    氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動襯膠蝶閥
  • 氣動襯膠蝶閥
    氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）
  • 氣動軟密封蝶閥
  • 氣動軟密封蝶閥
    氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動硬密封蝶閥
  • 氣動硬密封蝶閥
    氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）
  • 氣動衛生級蝶閥
  • 氣動衛生級蝶閥
    氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）
  • 氣動調節蝶閥
  • 氣動調節蝶閥
    氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動法蘭襯膠蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 最大、正常、最小流量
  • 使用溫度
  • 有無特殊要求
