上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 氣動蝶閥
  4. 氣動法蘭調節蝶閥

氣動法蘭調節蝶閥

氣動法蘭調節蝶閥圖片

氣動法蘭調節蝶閥 型號：CHD643H

氣動法蘭調節蝶閥是由氣動執行器和三偏心法蘭硬密封蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。

附件選型
氣動法蘭調節蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭調節蝶閥 技術參數

公稱通徑 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公稱壓力 MPa 0.6、1.0、1.6、2.5
連接方式 對夾式
動作范圍 0～90°
密封形式 金屬密封
執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

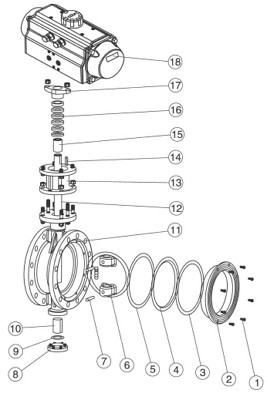

氣動法蘭調節蝶閥 零部件參數

序號
No．		 零件名稱
Nameofparts		 材質Material
C P R
1 內六角螺釘
InnerHexagonScrew		 lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
2 閥蓋
Bonnet		 WCB lCr18Ni9Ti ZGICr18Ni12M02Ti
3 墊片
Gasket		 lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
4 閥座
Seat		 不銹鋼+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
5 墊片
Gasket		 1Cr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
6 蝶板
ButterflyPlate		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
7 圓柱銷
StraightPin		 45 lCr18Ni9Ti 1Cr18Ni12M02T
8 下蓋
BottomCover		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
9 墊片
Gasket		 不銹鋼+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
10 襯套
Bushing		 PTFE復合軸承
PTFECompositeBearings
11 閥體
Body		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
12
 閥桿
Stem		 lCr13 lCr18Ni9Ti lCr18Ni12M02Ti
13 支架
Yoke		 WCB WCB WCB
14 鏈
Key		 45 45 45
15 襯套
Bushing		 PTFE復合軸承
PTFECompositeBearings
16 填料
Packing		 柔性石墨、PTFE
Graphite、PTFE
17 壓蓋
Gland		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
18 氣動執行器
PneumaticActuator		 AT系列、AW 系列ATSeries.AWSeries
19 位置指示器
LocationIndicator		 塑料Plastic

氣動法蘭調節蝶閥 技術規范

設計依據 GB標準
設計標準 GB/12238
結構長度 法蘭 連接 GB/12221
連接法蘭尺寸 GB/9113、JB/T79
試驗和檢驗 JB/T9002

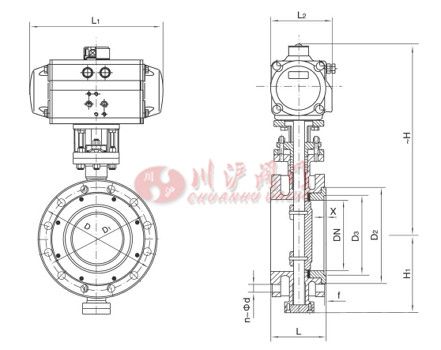

氣動法蘭調節蝶閥 結構圖

氣動法蘭調節蝶閥結構圖

氣動法蘭調節蝶閥 外形尺寸

公稱通徑 Nominal 外形尺寸Outline Size 連接尺寸 Connecting Size 執行器型號
diameter
DN		 L L1 L2 ~H H1 D D1 D2 f n-d Actuator Model
50 108 159/211 83/95 277/205 65 165 125 99 3 4-18 AT063D/AT075S
65 112 211/248 95/107 287/315 75 185 145 118 3 4-18 AT075D/AT088S
80 114 248/269 107/123 365/375 85 200 160 132 3 8-18 AT088D/AT100S
100 127 269/315 123/141 420/436 130 220 180 156 3 8-18 AT100D/AT115S
125 140 315/345 141/152 436/462 175 250 210 184 3 8-18 AT115D/AT125S
150 140 345/409 152/172 466/543 190 285 240 211 3 8-22 AT125D/AT145S
200 152 409/438 172/187 593/665 215 340 295 266 3 12- 22 AT145D/AT160S
250 165 438/550 187/215 682/752 265 405 355 319 3 12-26 AT160D/AT190S
300 178 550/600 215/240 725/772 305 460 410 370 4 12-26 AT190D/AT210S
350 190 600/633 240/262 832/880 340 520 470 429 4 16-26 AT210D/AT240S
400 216 633/730 262/330 862/968 360 580 525 480 4 16-30 AT240D/AT270S
450 222 633/1700 262/440 945/1005 400 640 585 548 4 20-30 AT240D/AW25S
500 229 730/1700 330/440 1058/1060 430 715 650 609 4 20-33 AT270D/AW25S
600 267 1180/1700 365/440 1108/1195 190 840 770 720 5 20-36 AW20/AW25S
700 292 1320/1970 440/480 1170/1255 555 910 840 794 5 24-36 AW25/AW28S
800 318 1430/2700 480/560 1325/1365 620 1025 950 901 5 24-39 AW28/AW35S



由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩?dòng)法蘭調節蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動法蘭調節蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動法蘭調節蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
