| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN10~200mm |
| 連接方式 | 快卸法蘭、活套法蘭 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

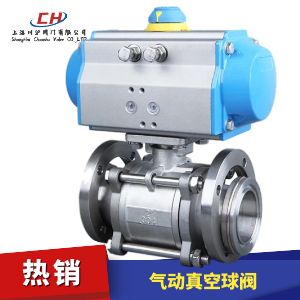

氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
附件選型
氣動真空球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），并配有電氣-閥門定位器，可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。
| 泄漏率 | 1.3×10-9Pa.M3/S； |
|---|---|
| 壓力范圍 | 5×10-7Pa～0.6Mpa |
| 工作溫度 | -30℃～+232℃ |
| 氣源壓力 | .4～0.6 Mpa |
| 工作介質 | 水、蒸氣、酸、堿 |
| 安裝位置 | 任意 |

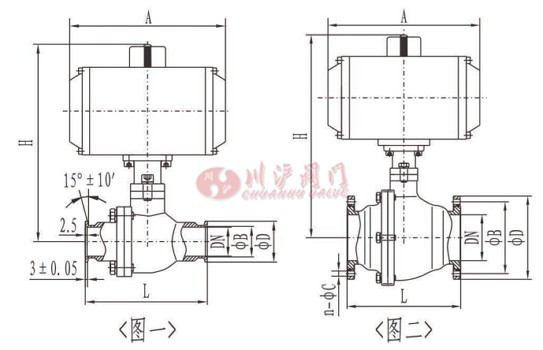

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）
| 型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A |
|---|---|---|---|---|---|---|
| GUD-10/KF | 10 | 30 | 12.2 | 185 | 92 | 146 |
| GUD-16/KF | 16 | 30 | 17.2 | 186 | 100 | 146 |
| GUD-25/KF | 25 | 40 | 26.2 | 201 | 114 | 168 |
| GUD-40/KF | 40 | 55 | 41,2 | 277 | 165 | 260 |
| GUD-50/KF | 50 | 75 | 52.2 | 286 | 175 | 268 |
（圖二）活套法蘭連接及外形尺寸（GB/T6070）
| 型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A | n-ΦC |
|---|---|---|---|---|---|---|---|
| GUD-10 | 10 | 55 | 40 | 185 | 92 | 146 | 4-6.5 |
| GUD-16 | 16 | 60 | 45 | 186 | 100 | 146 | |
| GUD-20 | 20 | 65 | 50 | 200 | 114 | 168 | |
| GUD-25 | 25 | 70 | 55 | 201 | 114 | 168 | |
| GUD-32 | 32 | 90 | 70 | 219 | 140 | 204 | 4-9 |
| GUD-40 | 40 | 100 | 80 | 277 | 165 | 260 | |
| GUD-50 | 50 | 110 | 90 | 286 | 175 | 268 | |
| GUD-63 | 63 | 130 | 110 | 310 | 186 | 268 | |
| GUD-80 | 80 | 145 | 125 | 320 | 198 | 298 | 8-9 |
| GUD-100 | 100 | 165 | 145 | 387 | 220 | 298 | |
| GUD-125 | 125 | 200 | 175 | 415 | 266 | 458 | 8-11 |
| GUD-1B0 | 150 | 225 | 200 | 435 | 296 | 525 | |
| GUD-200 | 200 | 285 | 260 | 512 | 390 | 602 | 12-12 |
