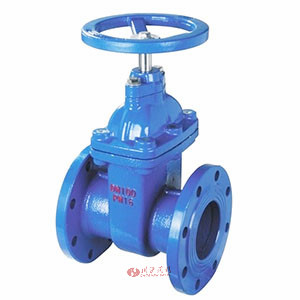

暗桿閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環保的環氧樹脂，閘板表面包覆衛生級橡膠，從根本上杜絕了腐蝕和生銹的發生，閥桿密封處舍棄填料而采用"O"形密封圈，使得密封更加可靠，廣泛用于城市供水和工業潔凈用水。
產品特點：
1.桿、明桿兩種結構。
2.閥體閥蓋內外表面噴涂環氧樹脂。
3.閘板表面包覆衛生橡膠。
4.閥桿密封處采用"O"形圈，密封更加可靠。
5.閥體直通道，無泄留凹腔

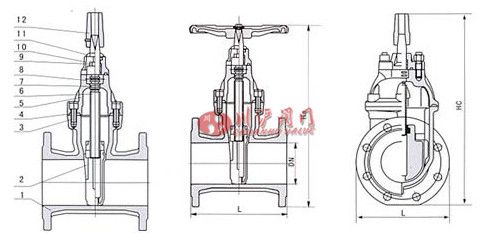

| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
|---|---|---|---|---|---|
| 1 | 閥體 | 球墨鑄鐵 | 8 | 止推墊 | 錫青銅 |
| 2 | 閘板 | 球墨鑄鐵外覆EPDM | 9 | 軸套 | 錫青銅 |
| 3 | 螺栓 | 鍍鋅 | 10 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR | 11 | 軸蓋 | 球墨鑄鐵 |
| 5 | 閥蓋 | 球墨鑄鐵 | 12 | 防塵罩 | NBR |
| 6 | 閥桿 | 不銹鋼 | 13 | 手輪 | 鑄鐵 |
| 7 | “O”形密封圈 | NBR | 14 | 緊固螺母 | 鍍鋅 |
| 型號 | 公稱口徑DNmm | L | D1 | D | Z-Φd | H | ||
|---|---|---|---|---|---|---|---|---|
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
| RVC（H）X Z45X Z41X |
50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8-23 | 12-23 |
550 | ||
| 250 | 380 | 350 | 355 | 410 | 12-23 | 12-25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12-23 | 12-25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
